Arduino FT8 bāka

Padalīšos ar mazu projektiņu, ko lietainā naktī, virtuvē uzbūvēju un uzprogrammēju.

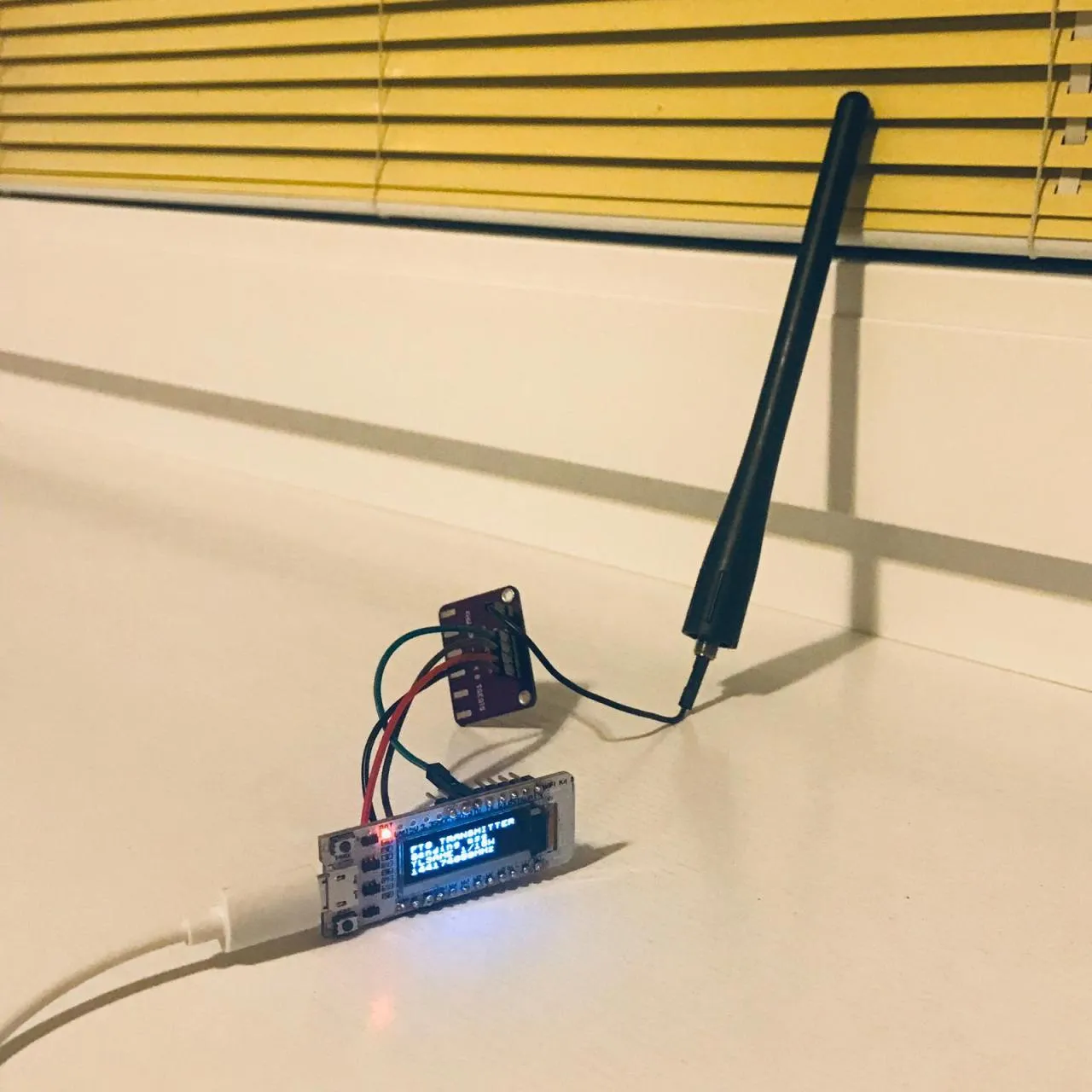

Arduino FT8 bāka. Sūta iepriekš ieprogrammētu FT8 signālu ar signāla ģeneratoru (bez WSJT-X, bez datora). Testam iedarbināju pa tiešo no Si5351 signāla ģeneratora (0.06W)

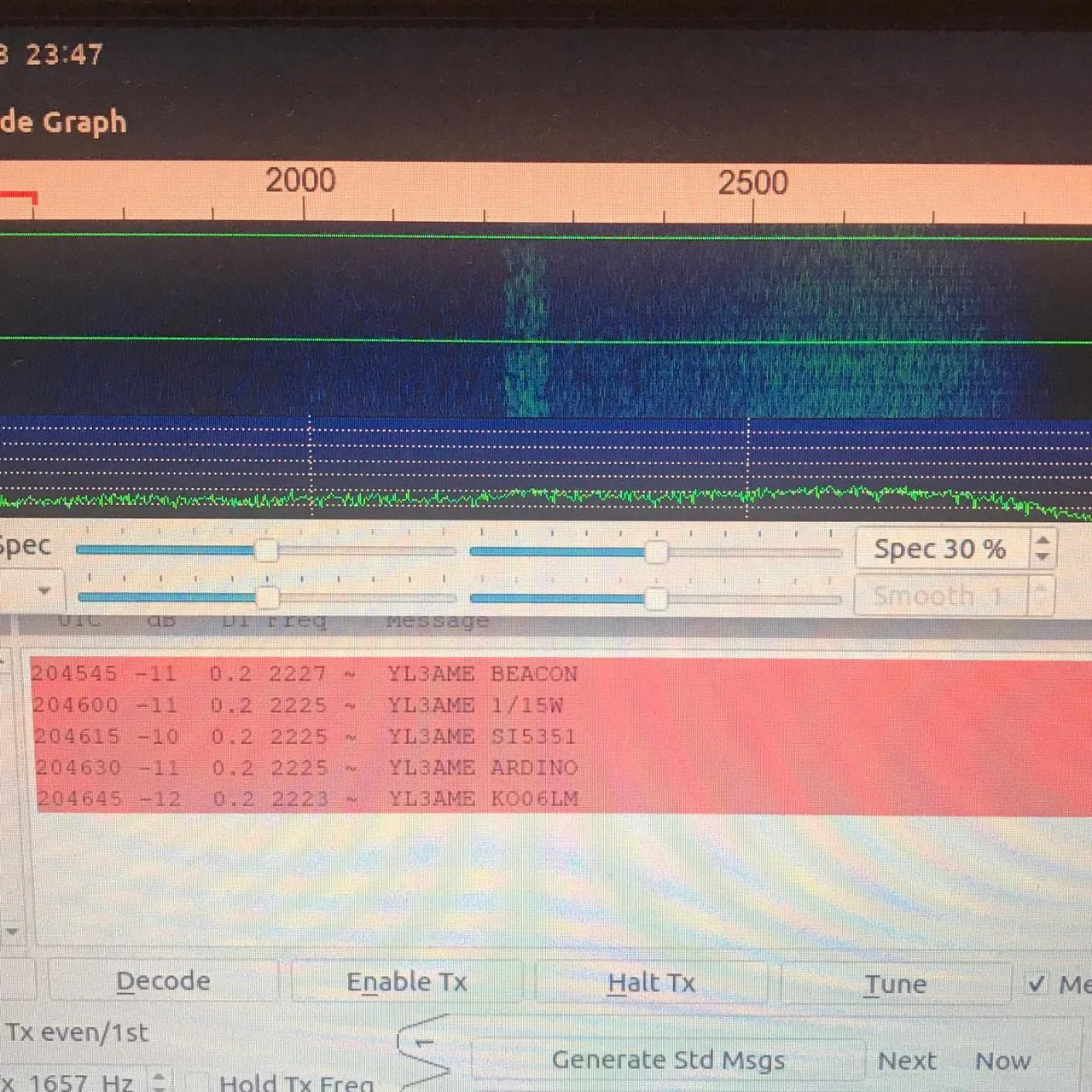

144MHz 2km attālumā cauri visām pilsētas mājām, no websdr.lrg.lv uztvēru un dekodēju. Iespējams sūtīt jebkādu 13 simbolu tekstu.

Notestēju gan 10 gan 2 metros, bet vajadzētu uztīt mazus filtriņus tālākiem testiem, lai nav harmonijas. (Si5351 ģenerators veido kvadrātviļņus diapazonā līdz 200MHz)

Projektam ir potenciāls spēt ģenerēt FT8 ziņas pa tiešo no WSJTX bez radio, pielikot kādu nelielu pastiprinājumu. Tādā veidā FT8 kontaktu iespējams nodibināt ar 15EUR rtl-sdr resīveri un 30EUR transmiteri (arduino, ģenerators, pastiprinājums 1-5W, filtri).

Izmantotie materiāli / literatūra:

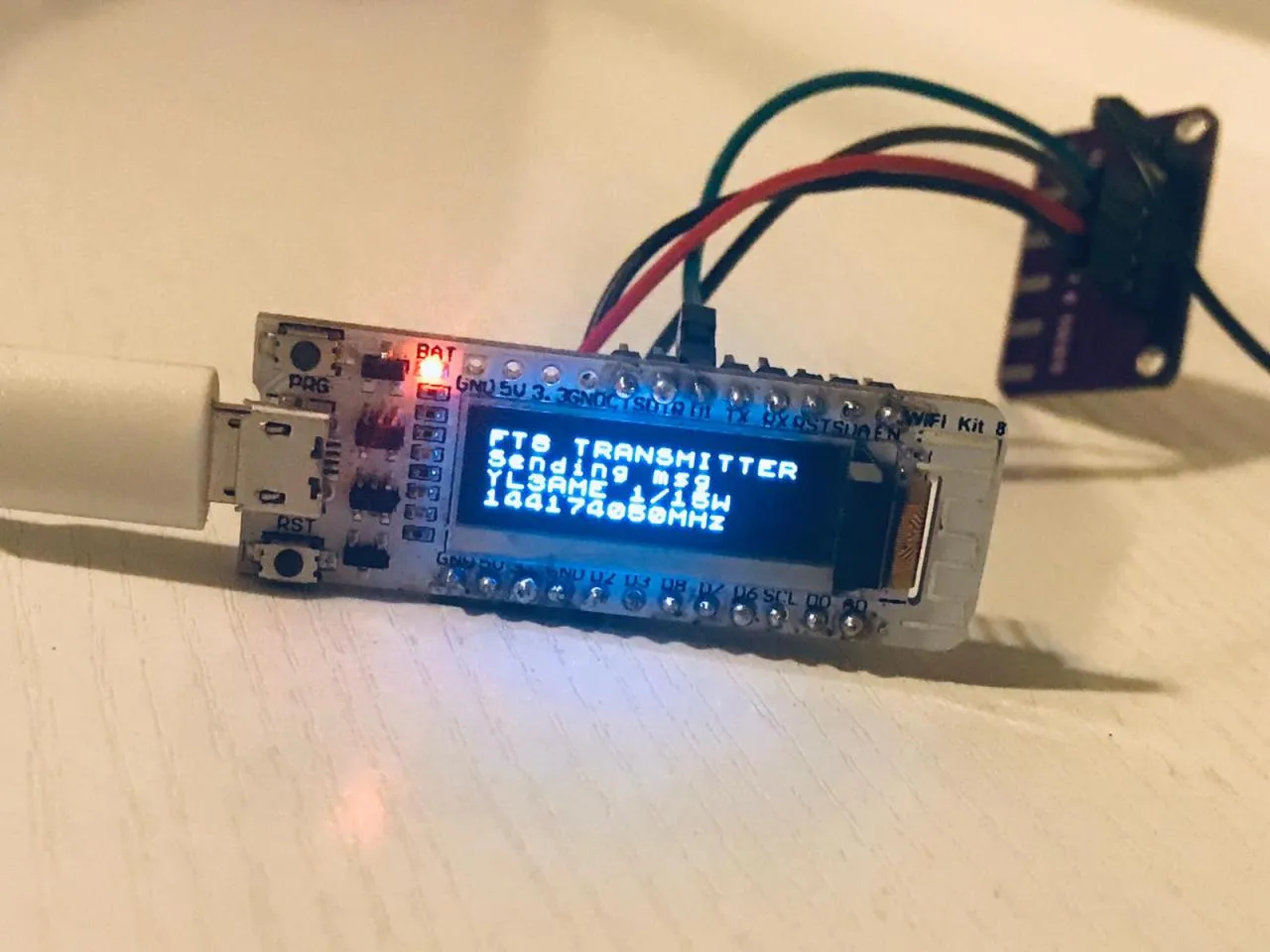

Par mikrokontrolieri izmantoju mazu ķīniešu ESP8266 ar iebūvētu OLED displeju - Heltec Wifi Kit 8. (AliExpress) Processora 80 megaherci noder lai FT8 ziņas saģenerētu pietiekoši ātri (salīdzinot ar 8MHz Arduino).

Platītes Adafruit Si5351A Clock Generator klons (AliExpress)

Etherkit Si5351Arduino - biblioteka Si5351 signālģeneratora kontrolei pa i2c.

Etherkit JTEncode - biblioteka FT8 un citu FSK režīmu frekvenču aprēķināšanai.
