SMD Lodēšanas Treniņš

Vēlējos iemācīties lodēt mazus uz virsmas lodējamos konponentus (SMD), jo turpmākos plānos ir uztaisīt antenas analizatoru. (Paldies YL2UI par EU1KY analizatora plati)

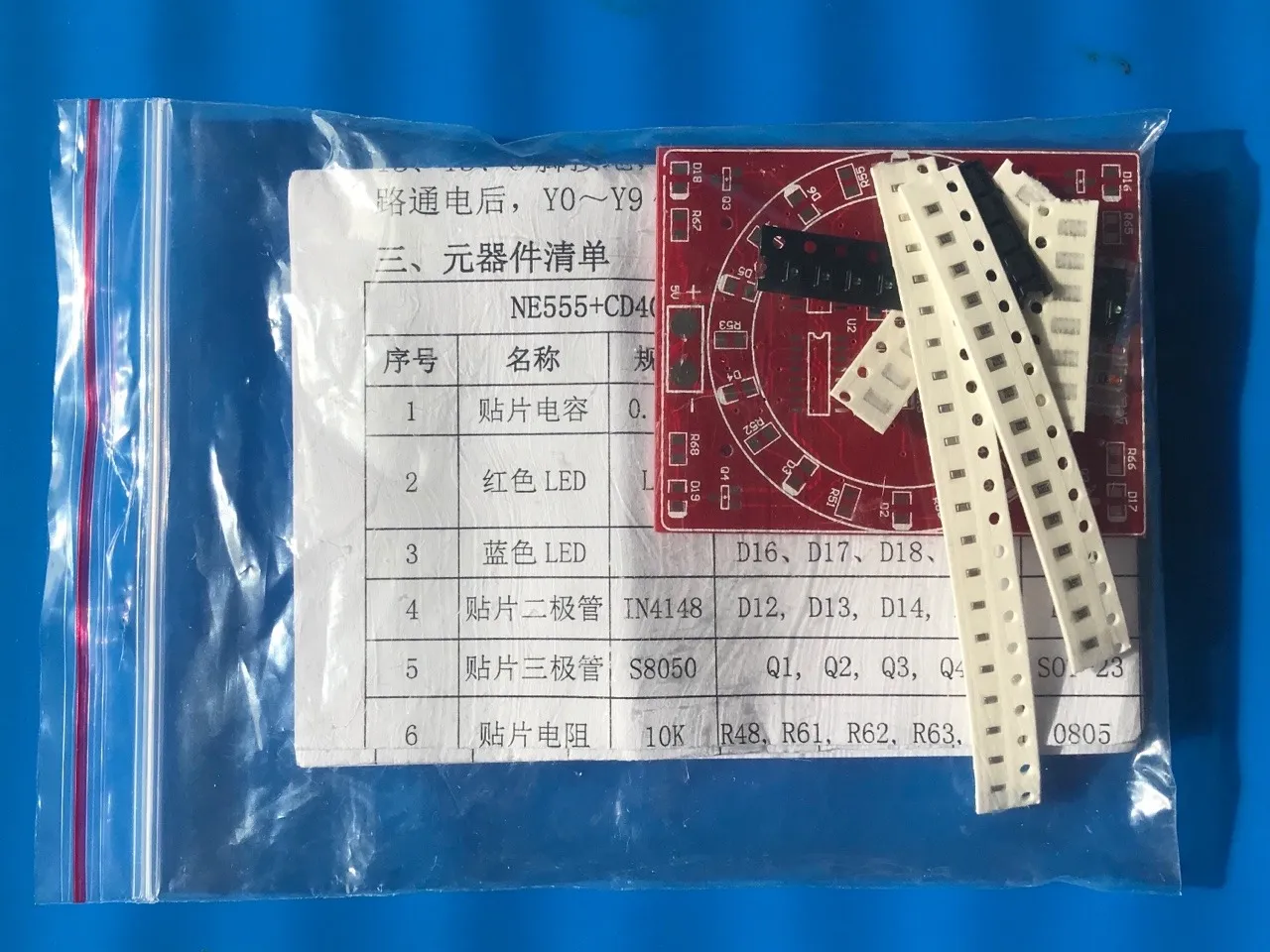

Tāpēc no AliExpress pa 79 centiem pasūtīju lodēšanas mācīšanās komplektu. Nosaukums “2016 New Both Sides SMT SMD Electronic Component Welding Practice Board PCB Soldering DIY Kit Skill Training Mini Version”

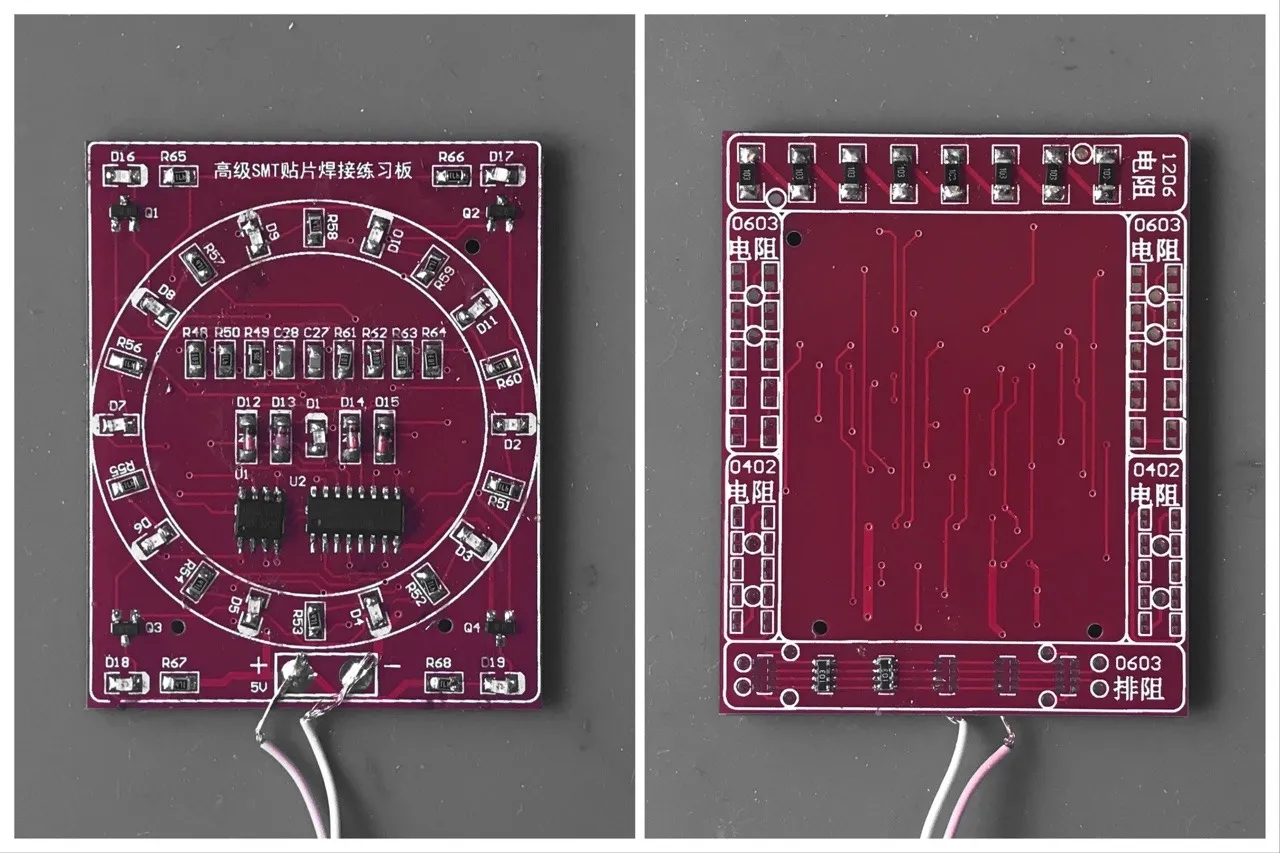

Patiesībā ļoti interesants komplekts. Abpusēja plate: Vienā pusē 555 taimerītis ar dekādes skaitītāju un LED\ iem. Otrā, neatkarīgā pusē - celiņi, kur lodēt pretestības un notestēt savienojumu ar multimetru.

Pārsteidzoši labs mācību materiāls, jo es atkārtoju un iemācījos:

  • gaismas un parasto diožu virziena atrašanu;

  • celiņu pamērīšanu pēc shēmas, kad uz plates drukas nav norādīts kurā virzienā komponents jāliek;

  • kā atpazīt kur ir jāliek čipa pirmais pin, ja uz plates norādīts savādāk (ar mēnestiņu);

  • saprast tuvāk 555 darbības principu;

  • ka mazus ledus var sadedzināt ja pārāk neuzmanīgi lodē.

Bet galveno iemācījos, ka lodēt var arī amatieriskā līmenī un par perfekti robot-taisniem komponentiem un skaistiem lodējumiem var arī neuztraukties.
